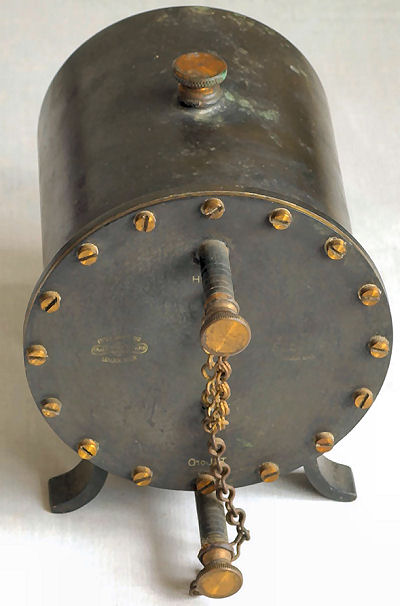

Ether Saturator voor kalklichtlampen.

Dit apparaat is gemaakt door Wrench en werd gebruikt voor het vervaardigen van een vervangingsmiddel voor het waterstofgas dat werd gebruikt door kalklichtlampen (limelight). Dit gebeurde door ether met zuurstof te vermengen. Het apparaat is 14 cm hoog.
Lime light lamp (kalklicht).



Deze kalklichtbrander is aan de achterkant gesigneerd KERSHAW'S PATENT, W.I.CHADWICK MANCHESTER.

Deze, en nog veel meer lichtbronnen die werden gebruikt in de toverlantaarn vindt u hier:

Licht in de duisternis.
De ontwikkeling van de lichtbronnen in de toverlantaarn.

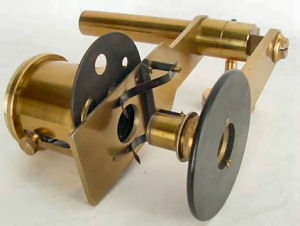

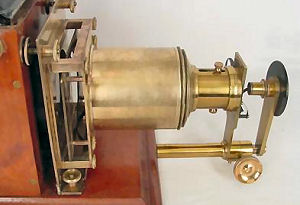

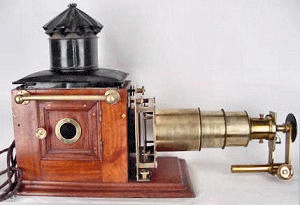

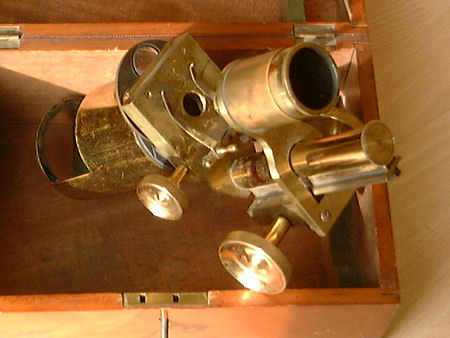

Microscoop adapter voor toverlantaarn.

Interessant apparaat dat aan een toverlantaarn kan worden gekoppeld voor het projecteren van glazen microscoopstrips. Daarmee kan een voorwerpje op een aangename manier worden bekeken door een aantal mensen tegelijkertijd, en kan het ook eenvoudig worden nagetekend of overgetrokken.

Aan het einde van de 19e eeuw werden microscoop hulpstukken vervaardigd door een groot aantal wetenschappelijke lantaarnmakers. Dit voorwerp draagt geen naam van de fabrikant, maar het objectief is vervaardigd door J. Swift & Son, Londen.

Afmetingen van de kist : 28 x 18,5 x 14 cm.

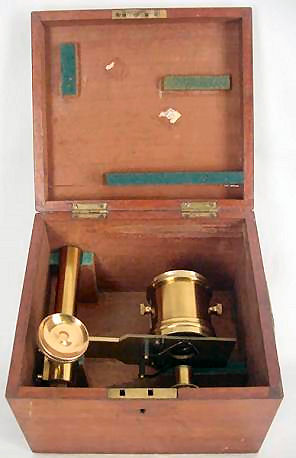

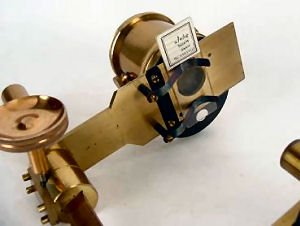

Nog zo'n interessant apparaat voor het projecteren van microscoop lantaarnplaten in een houten kist. Het kon de originele projectielens van een toverlantaarn vervangen. De fabrikant is onbekend.

Chemische tank.

Dit onderdeel is gemaakt voor het demonstreren van eenvoudige chemische experimenten op het scherm. De Animalculae of chemische tank die gemaakt werd door Perken, Son & Rayment (handelsmerk Optimus) heeft een mahoniehouten raamwerk met rechthoekige openingen waarin twee glazen platen, gescheiden door een strook Indisch rubber, zijn geplaatst. De tank werd in de platenhouder van de lantaarn gezet, de plek waar gewoonlijk de lantaarnplaten zich bevonden. Wanneer in de tank een aantal vloeistoffen werden vermengd, konden de chemische reacties op het scherm worden gevolgd.

Het tankje werd ook wel gebruikt voor het projecteren van kleine, levende beestjes.

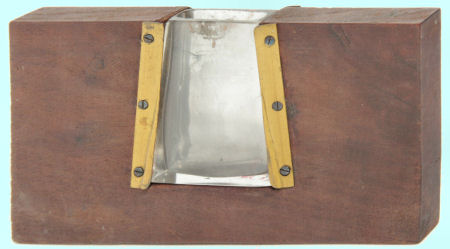

Houten frame waarin een glazen reservoir is geplaatst dat gevuld kan worden met water of een andere vloeistof.

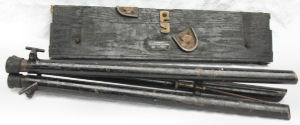

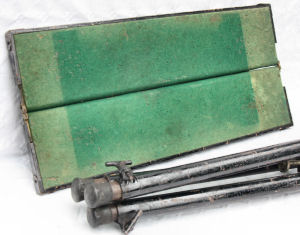

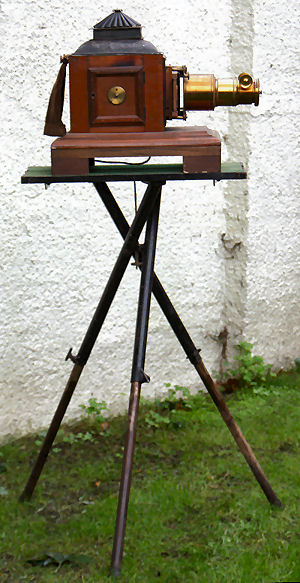

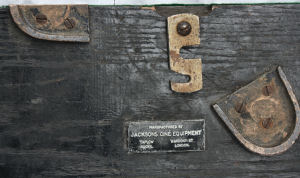

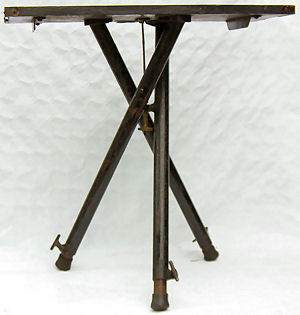

Oude projectortafel/driepoot, erg stevig en stabiel. Gemaakt door Jacksons, Londen.

Het platform is geopend ca 28,5 x 62 cm groot.
De hoogte met uitgetrokken poten is ca 105 cm.

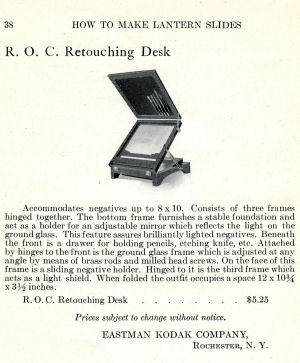

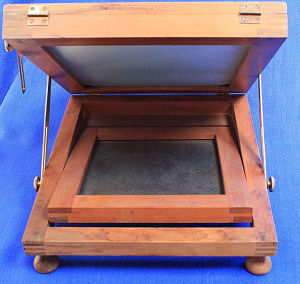

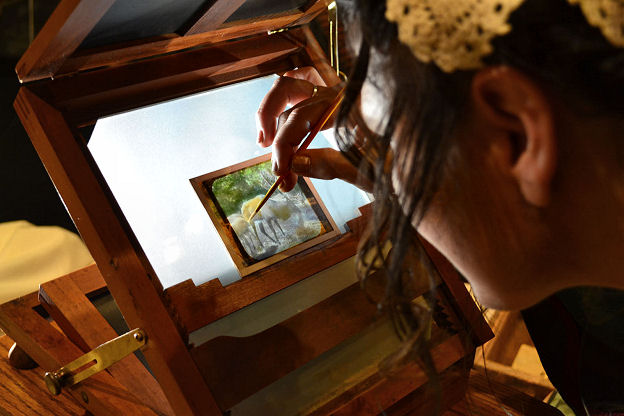

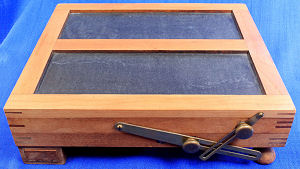

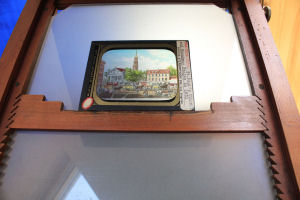

Magic lantern Slide Colorist's Desk
Dit retoucheerapparaat is samengesteld uit een drietal frames van hardhout die scharnierend aan elkaar zijn bevestigd met messing scharnieren. Het onderste frame biedt een stabiele ondergrond en bevat nog een los en verstelbaar frame met een matzwarte plaat waarmee een diffuus licht wordt weerkaatst op de basis glasplaat die in het middelste frame is bevestigd. Die glasplaat is de plek waar de lantaarnplaat wordt ondersteund om te worden gekleurd. Het bovenste frame dient om de basis glasplaat af te schermen van het omgevingslicht. Onder de voorkant van het onderste frame zit een laatje waar pennen, penselen, mesjes, enz. kunnen worden opgeborgen. Het frame met de glasplaat is met messing scharnieren aan de voorkant bevestigd en kan onder iedere hoek worden vastgezet met behulp van glijdende messing stutstrippen en schroeven met een gekartelde kop. Een verstelbare ondersteuning voor de glazen lantaarnplaat bevindt zich voor op de glasplaat. Wanneer dit handige apparaat is opgevouwen zijn de afmetingen ca 30,5 x 27,5 x 9 cm.
(Zie ook: Het schilderen en kleuren van lantaarnplaten)

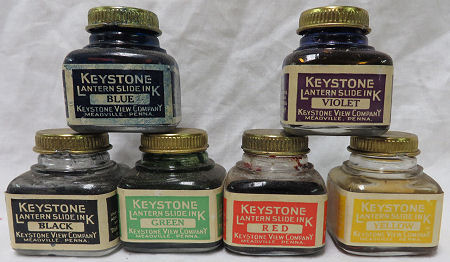

Zes flesjes met Keystone inkt voor toverlantaarnplaten. Zij werden onder meer meegeleverd in de "Outfit For Making Homemade Lantern Slides" (uitrusting voor het thuis maken van lantaarnplaten), fabrikant Keystone View Co. Meadville, Pennsylvania.

Voor het inkleuren en schilderen van lantaarnplaten waren behoorlijk veel inkten, kleurstiften en verven beschikbaar.

(Zie ook: Het schilderen en kleuren van lantaarnplaten)

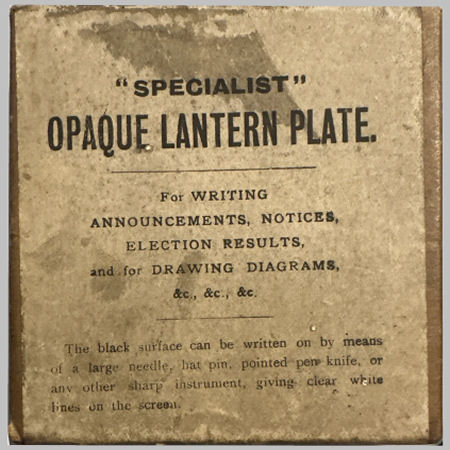

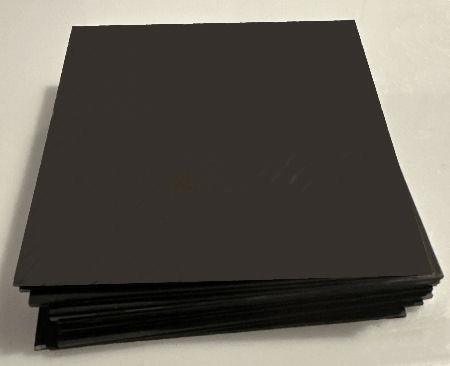

Kartonnen doosje met zwartgekleurde glazen platen voor het schrijven van aankondigingen, tekenen van diagrammen enz.
De zwarte oppervlakte kan worden beschreven met een lange naald, hoedenspeld, gepunte pen, mes, of elk ander scherp voorwerp, waardoor heldere witte lijnen op het scherm kunnen worden geprojecteerd.

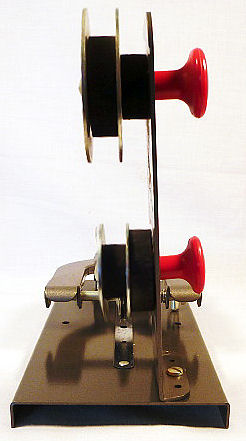

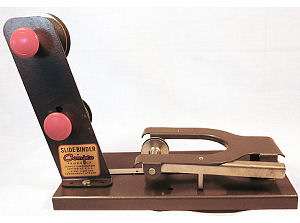

Compco Slide Binder.

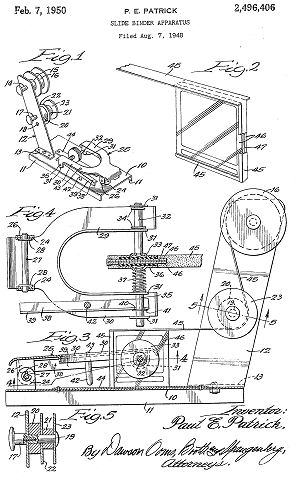

Volgens de advertenties een snel en nauwkeurig instrument om met tape een beschermglas op lantaarnplaten te bevestigen. De afmetingen zijn ca 5 x 5 tot 8 x 25 cm). In het midden de patent aanvraag dd. 7 augustus 1948.

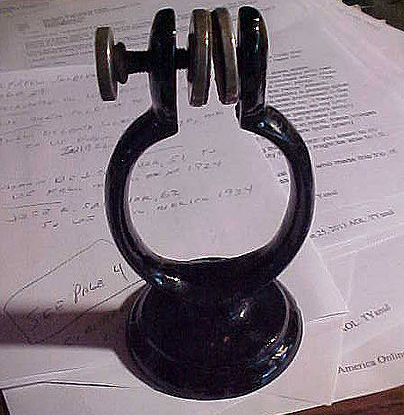

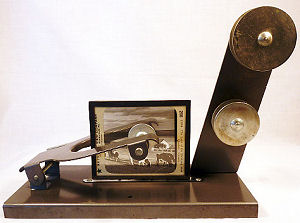

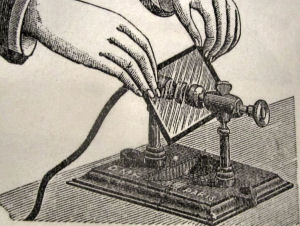

Handige klem

voor het samenbinden van de glazen van lantaarnplaten. De twee glazen van de lantaarnplaat met eventueel een papieren sjabloon daartussen, worden tussen de schroeven geplaatst en samen geklemd. Daarna kan de plaat rondgedraaid worden tijdens het aanbrengen van de tape. Ze is gemaakt van gietijzer.

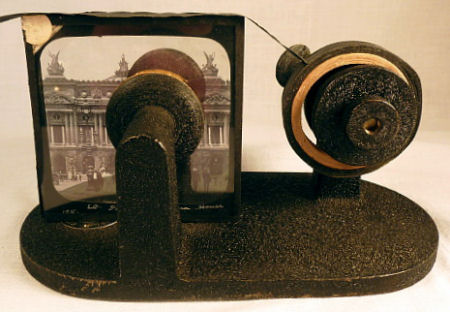

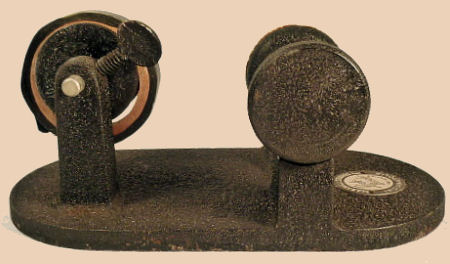

Deze binder voor toverlantaarnplaten is tussen 1938 en 1941 gemaakt door Marshall Studios Inc., Indianapolis.
Om lantaarnplaten te beschermen tegen vette vegen, vlekken, en schade door vochtigheid kan met dit apparaat de glasplaat met de afbeelding worden samengevoegd met een beschermglas. Glas en beschermglas worden samen geklemd en rusten op de basis, waardoor tijdens het plakken van het plakband de randen van de glasplaten precies op één lijn blijven.

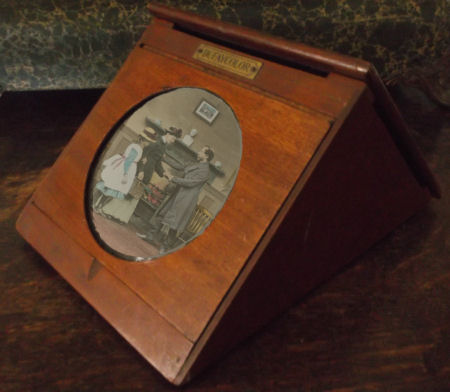

Houten lantaarnplatenviewer.



Een houten lantaarnplaten-viewer gemaakt door Dufaycolor. In de uitsparing van de scharnierende achterwand is een vierkante 4,5" matglazen plaat geplaatst en op de bodem ligt een spiegel die de plaat die bekeken wordt reflecteert.

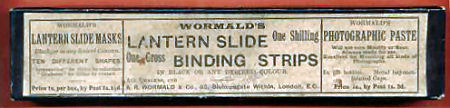

Gegomde plakstroken

voor het samenvoegen van de twee glazen van een lantaarnplaat.
Fabrikant: Wormald, Londen.


Het doosje meet 10 cm in het vierkant en is 2 cm dik.

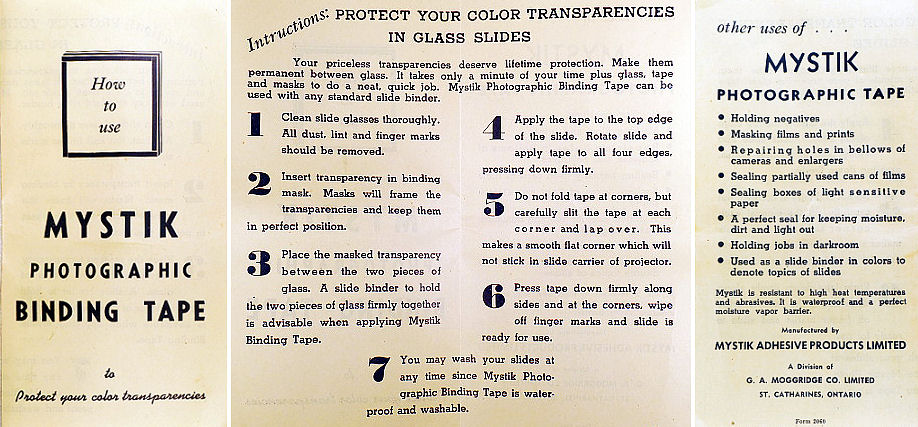

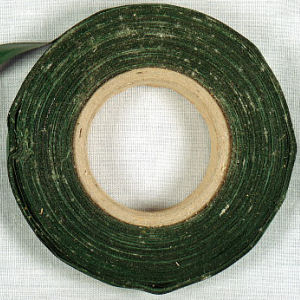

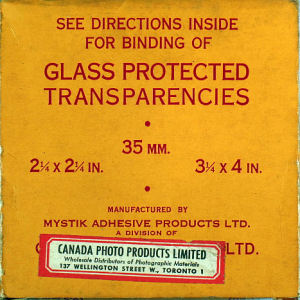

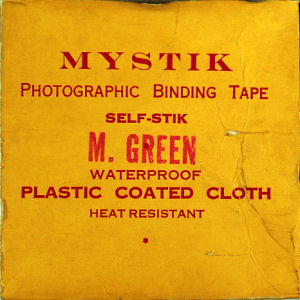

Kartonnen doosje met een rol groene 'Mystik Photographic Binding Tape for glass protected transparencies' (plakband voor het samenvoegen van lantaarnplaten met een beschermglas). Hieronder staat de originele bijgevoegde gebruiksaanwijzing. Bij de suggesties voor een ander gebruik, afgedrukt op de achterkant van de gebruiksaanwijzing, staat ook 'het repareren van gaten in de balgen van camera's en vergroters', en 'het gebruik van het plakband in verschillende kleuren om lantaarnplaten met verschillende onderwerpen te kunnen onderscheiden'.

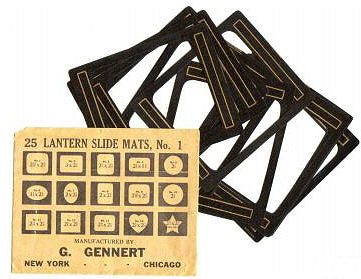

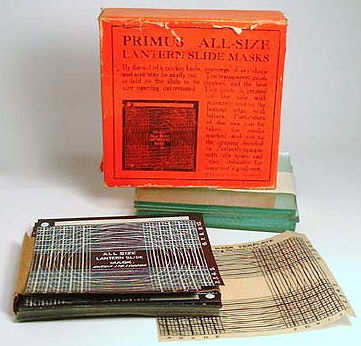

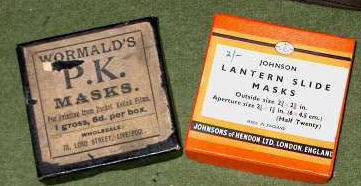

Maskers of 'matten'.

Papieren raampjes die bij een lantaarnplaat konden worden ingesloten tussen het afdekglas en het glas met de afbeelding.

Toen de platen niet langer werden gemonteerd in een houten frame,maar eenvoudigweg met een papieren tape aan de randen met een dekglas werden verbonden, werd vaak zo'n mat, gemaakt van dun zwart of wit ondoorschijnend papier, geplaatst tussen de twee glazen. Ze waren verkrijgbaar met uitsneden in veel verschillende vormen. Zij dienden om overbodige details aan de randen te verhullen en ook om de tekortkomingen van goedkope lenzen te maskeren. Deze zorgden voor naar de rand toe toenemende onscherpte op de foto's.







Twee manieren om de kwetsbare toverlantaarnplaten te beschermen.

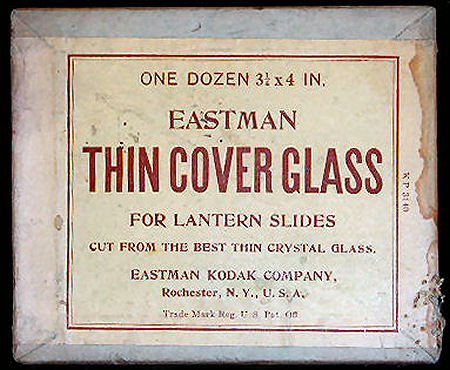

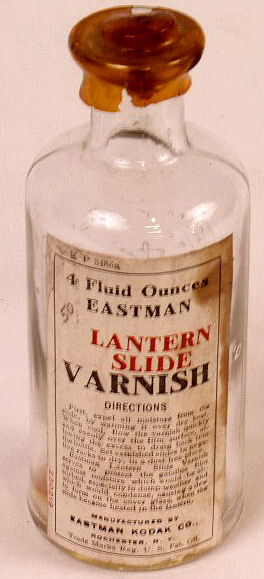

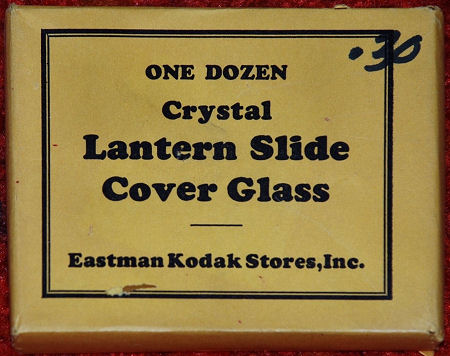

a. Door middel van dunne afdekglazen. Een kartonnen doosje met twaalf dunne glazen platen 'cut from the best thin crystal glass', en een papieren pakje met een dozijn afdekglazen, beiden gemaakt door de Eastman Kodak Company. b. Door een vernislaagje. Rechts een vloeibare vernis, eveneens gemaakt door Eastman Kodak.
